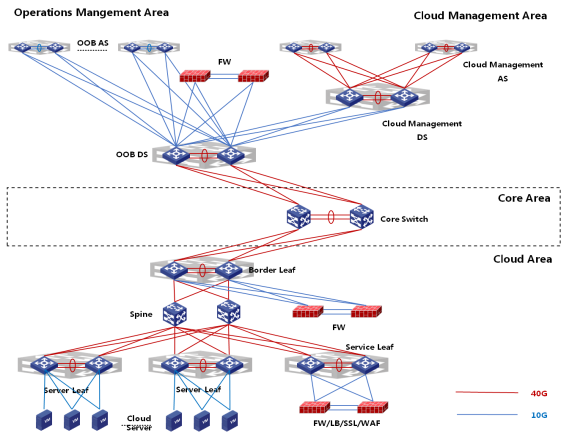

云内网络：采用BGP、EVPN、VxLAN架构部署云数据中心，结合SDN控制器做到转控分离

云管网络：标准网路架构，用来服务云管理服务应用和公共服务网络接入

管理网络：标准网络架构，用来做网络设备管理口接入

核心网络：标准网络架构，互联各个数据中心网络

云内网络（生产环境）、云管网络及管理网络（管理环境）逻辑层面上的网络隔离，做到互不影响

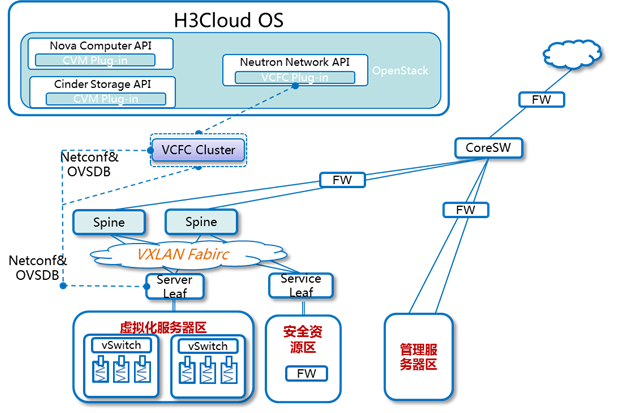

云平台：采用目前主流的OpenStack商业化H3Coud产品；实现由云平台向业务/网络管理员、租户管理员提供界面，提供服务管理，业务自动化发放，资源和服务保障等功能；平台中的Nova、Neutron、Cinder等组件，通过各种组件实现对应资源的控制与管理，实现数据中心内的计算、存储、网络资源的虚拟化与资源池化，通过不同组件间交互实现各资源间的协同。

计算资源：使用H3C CVK系统，安装在X86服务器提供服务器虚拟化管理服务器，裸金属管理服务器。

网络控制层： VCF Controller（简称VCFC）作为SDN控制器整体方案的核心，由VCFC完成网络的建模和实例化，协同虚拟与物理网络，提供网络资源的池化和自动化。同时，构建全网视图，是实现SDN网络的关键部件。
